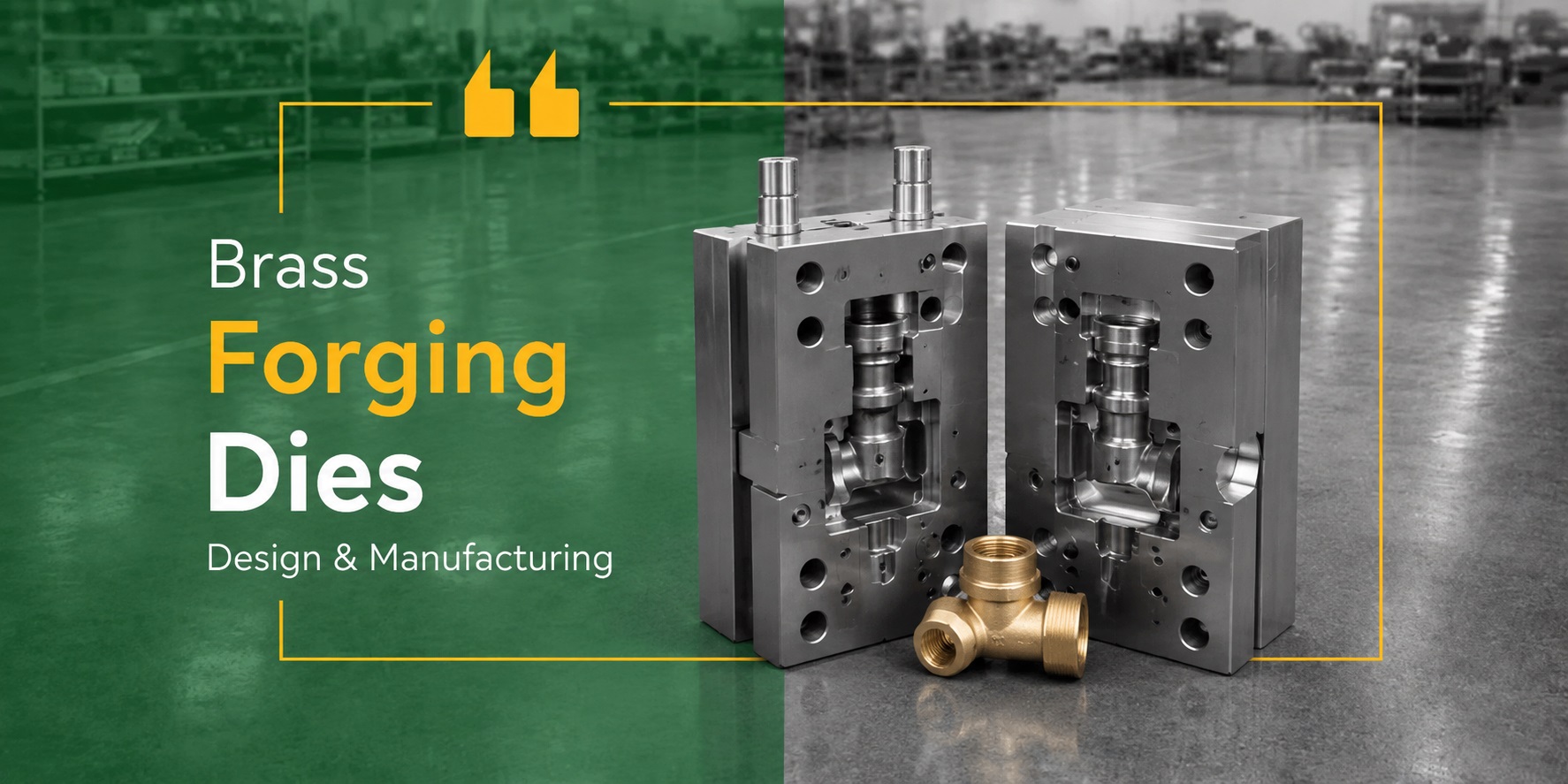

قالب های فورج برنج | راهنمای جامع طراحی، ساخت و تولید قالب فورج برنج
قالب های فورج برنج یکی از مهمترین تجهیزات در فرآیند تولید قطعات صنعتی با استحکام بالا هستند. این قالبها نقش اساسی در تولید انواع شیرآلات برنجی، اتصالات صنعتی، قطعات خودرو، تجهیزات نفت و گاز، صنایع برق و بسیاری از قطعات مهندسی ایفا میکنند. طراحی صحیح قالب فورج علاوه بر افزایش کیفیت قطعه، باعث کاهش ضایعات، افزایش سرعت تولید، بهبود خواص مکانیکی قطعات و افزایش طول عمر قالب خواهد شد.
امروزه بسیاری از صنایع به جای استفاده از روشهای ریختهگری، از فرآیند فورج استفاده میکنند؛ زیرا قطعات تولید شده به روش فورج دارای تراکم مولکولی بیشتر، مقاومت مکانیکی بالاتر و طول عمر بیشتری هستند. به همین دلیل انتخاب یک مجموعه متخصص در زمینه طراحی و ساخت قالبهای فورج اهمیت بسیار زیادی دارد.
در این مقاله به صورت کامل با انواع قالب های فورج برنج، مراحل طراحی، جنس قالب، فرآیند تولید، کاربردها، مزایا و نکات مهم هنگام سفارش ساخت قالب آشنا خواهید شد.
فهرست مطالب
- قالب های فورج برنج چیست؟
- فرآیند فورج برنج چگونه انجام میشود؟
- مزایای قالب های فورج برنج
- انواع قالب های فورج
- اصول طراحی قالب فورج
- بهترین فولاد برای ساخت قالب
- مراحل ساخت قالب
- کاربرد قالب های فورج برنج
- نگهداری قالب
- سوالات متداول
قالب های فورج برنج چیست؟
قالب فورج برنج ابزاری مهندسی شده است که برای شکلدهی قطعات برنجی تحت فشار بسیار زیاد طراحی میشود. در این فرآیند، شمش یا بیلت برنج پس از رسیدن به دمای مشخص داخل حفره قالب قرار گرفته و توسط پرسهای فورج یا چکشهای صنعتی تحت فشار قرار میگیرد تا شکل نهایی قطعه ایجاد شود.
برخلاف فرآیند ریختهگری که فلز مذاب داخل قالب ریخته میشود، در فورج ساختار فلز تغییر شکل پلاستیک پیدا میکند و دانهبندی آن در جهت تنش مرتب میشود. همین موضوع باعث افزایش استحکام، مقاومت به ضربه، مقاومت در برابر خستگی و کیفیت قطعه خواهد شد.
به همین دلیل امروزه تقریباً تمامی تولیدکنندگان قطعات حساس برنجی، از روش فورج برای تولید محصولات خود استفاده میکنند.
فرآیند فورج برنج چگونه انجام میشود؟
فرآیند فورج شامل مجموعهای از عملیات مهندسی است که هر مرحله تأثیر مستقیمی بر کیفیت قطعه نهایی دارد. در صورت طراحی صحیح قالب و کنترل دقیق پارامترهای تولید، قطعاتی با کیفیت بسیار بالا تولید خواهند شد.
1- آمادهسازی مواد اولیه
ابتدا شمش یا بیلت برنج با توجه به وزن قطعه برش داده میشود. انتخاب دقیق وزن اولیه اهمیت زیادی دارد؛ زیرا کم بودن حجم فلز باعث ناقص پر شدن قالب و زیاد بودن آن موجب ایجاد پلیسه اضافی خواهد شد.
2- گرم کردن قطعه
شمشهای برنج در کورههای صنعتی تا دمای مناسب حرارت داده میشوند. این دما باید به گونهای باشد که فلز قابلیت تغییر شکل پیدا کند اما خواص متالورژیکی آن حفظ شود.
3- قرارگیری داخل قالب
قطعه گرم شده داخل نیمه پایینی قالب قرار میگیرد و سپس نیمه بالایی قالب توسط پرس فورج با نیروی بسیار زیاد بسته میشود.
4- شکلدهی قطعه
در اثر فشار چند صد تن تا چند هزار تن، فلز تمامی حفرههای قالب را پر کرده و شکل نهایی قطعه ایجاد میشود.
5- برش پلیسه
پس از خروج قطعه از قالب، پلیسههای اضافی توسط قالب برش حذف میشوند تا قطعه آماده عملیات بعدی گردد.
6- ماشینکاری و کنترل کیفیت
در صورت نیاز عملیات ماشینکاری CNC، سوراخکاری، رزوهزنی، پرداخت سطح و کنترل ابعادی روی قطعات انجام میشود.
مزایای استفاده از قالب های فورج برنج
امروزه استفاده از قالبهای فورج نسبت به بسیاری از روشهای تولید فلزات، مزایای قابل توجهی دارد و به همین دلیل در صنایع پیشرفته به یک استاندارد تبدیل شده است.
- افزایش استحکام مکانیکی قطعات
- تراکم یکنواخت ساختار فلز
- حذف تخلخل داخلی
- افزایش مقاومت در برابر ضربه
- بهبود مقاومت در برابر خستگی
- دقت ابعادی بسیار بالا
- کاهش میزان ماشینکاری نهایی
- کاهش مصرف مواد اولیه
- امکان تولید انبوه
- کیفیت سطح بهتر نسبت به ریختهگری
- افزایش سرعت تولید
- کاهش هزینه تمام شده در تیراژ بالا
همین مزایا باعث شده است که بسیاری از تولیدکنندگان شیرآلات برنجی، اتصالات صنعتی، تجهیزات گاز، صنایع خودروسازی و قطعات هیدرولیک از قالبهای فورج برای تولید محصولات خود استفاده کنند.
چرا کیفیت قالب فورج اهمیت زیادی دارد؟
بیش از ۷۰ درصد کیفیت قطعه تولید شده به کیفیت طراحی و ساخت قالب وابسته است. اگر قالب دارای طراحی مهندسی مناسبی نباشد، مشکلاتی مانند پر نشدن کامل قالب، ایجاد ترک، سایش زودرس، شکست قالب، افزایش پلیسه و کاهش عمر ابزار به وجود خواهد آمد.
به همین دلیل شرکتهای حرفهای قالبسازی قبل از شروع ساخت قالب، با استفاده از نرمافزارهای CAD/CAM و شبیهسازی جریان فلز، عملکرد قالب را بررسی میکنند تا در مرحله تولید با کمترین میزان خطا مواجه شوند.
ویژگیهای یک قالب فورج استاندارد
- طراحی مهندسی دقیق
- استفاده از فولاد گرمکار استاندارد
- ماشینکاری CNC با دقت بالا
- عملیات حرارتی اصولی
- مقاومت بالا در برابر شوک حرارتی
- مقاومت مناسب در برابر سایش
- عمر کاری طولانی
- قابلیت تولید انبوه بدون افت کیفیت
در مجموعه رستا کاوه تمامی مراحل طراحی و ساخت قالبهای فورج با استفاده از تجهیزات مدرن، ماشینآلات دقیق و کنترل کیفیت چندمرحلهای انجام میشود تا قالب نهایی بالاترین بازدهی را در خطوط تولید صنعتی داشته باشد.
انواع قالب های فورج برنج
انتخاب نوع قالب های فورج برنج به عواملی مانند شکل قطعه، تیراژ تولید، میزان دقت مورد نیاز، نوع دستگاه فورج و هزینه ساخت قالب بستگی دارد. هر یک از انواع قالبهای فورج برای کاربرد خاصی طراحی شدهاند و انتخاب صحیح آنها میتواند تأثیر مستقیمی بر کیفیت محصول نهایی و هزینههای تولید داشته باشد.
1- قالب فورج باز (Open Die Forging)
در این روش، قطعه کار بین دو نیمه قالب قرار میگیرد اما کاملاً درون حفره محصور نمیشود. این نوع قالب بیشتر برای تولید قطعات بزرگ، ساده و نیمهساخته مورد استفاده قرار میگیرد.
مزایای قالب فورج باز
- هزینه ساخت پایینتر
- مناسب قطعات بزرگ
- امکان تولید قطعات سفارشی
- انعطافپذیری بالا در فرآیند تولید
معایب
- دقت ابعادی کمتر
- نیاز به ماشینکاری بیشتر
- مناسب نبودن برای قطعات پیچیده
2- قالب فورج بسته (Closed Die Forging)
این نوع قالب، رایجترین روش برای تولید قطعات برنجی است. فلز کاملاً داخل حفره قالب قرار گرفته و تحت فشار زیاد، تمام فضای قالب را پر میکند. در نتیجه قطعات تولید شده دارای دقت ابعادی بالا، کیفیت سطح مناسب و استحکام مکانیکی عالی هستند.
مزایا
- دقت بسیار بالا
- کیفیت سطح عالی
- تولید انبوه
- کاهش ضایعات
- افزایش سرعت تولید
- کاهش عملیات ماشینکاری
3- قالب فورج دقیق (Precision Forging)
در صنایع پیشرفته از قالبهای فورج دقیق استفاده میشود. این قالبها با تلرانسهای بسیار کم طراحی شده و قطعات تقریباً بدون نیاز به ماشینکاری تولید میشوند.
اگرچه هزینه ساخت این قالبها بیشتر است، اما در تولید انبوه باعث کاهش هزینه نهایی و افزایش کیفیت محصول خواهند شد.
اصول طراحی قالب های فورج برنج
طراحی قالب مهمترین مرحله در ساخت قالبهای فورج است. هرگونه خطا در طراحی میتواند باعث شکست قالب، ناقص پر شدن قطعه، افزایش پلیسه، کاهش عمر ابزار و افزایش هزینههای تولید شود.
به همین دلیل مهندسان قالبسازی قبل از ساخت قالب، تمامی پارامترهای هندسی و مکانیکی را بررسی میکنند.
بررسی مدل سهبعدی قطعه
در اولین مرحله، مدل CAD قطعه توسط نرمافزارهای مهندسی بررسی میشود تا تمامی ابعاد، تلرانسها و ویژگیهای هندسی مشخص شوند.
انتخاب خط جدایش (Parting Line)
خط جدایش محل جدا شدن دو نیمه قالب است. انتخاب صحیح این قسمت باعث خروج آسان قطعه، کاهش پلیسه و افزایش عمر قالب میشود.
طراحی حفره قالب
حفره قالب باید به گونهای طراحی شود که فلز در تمام قسمتهای قالب به صورت یکنواخت جریان پیدا کند. در صورت طراحی نامناسب، احتمال ایجاد ترک، حفره یا ناقص ماندن قطعه افزایش مییابد.
طراحی سیستم خروج پلیسه
در فرآیند فورج مقدار کمی از فلز اضافی به صورت پلیسه از اطراف قالب خارج میشود. طراحی صحیح مسیر خروج پلیسه باعث پر شدن کامل قالب و افزایش کیفیت قطعه خواهد شد.
طراحی زوایای خروج
تمامی سطوح قالب باید دارای زاویه خروج مناسب باشند تا قطعه بدون آسیب از قالب جدا شود. این موضوع علاوه بر کاهش استهلاک قالب، سرعت تولید را نیز افزایش میدهد.
شبیهسازی قبل از ساخت قالب
امروزه شرکتهای حرفهای قالبسازی قبل از شروع عملیات ماشینکاری، فرآیند فورج را توسط نرمافزارهای تخصصی شبیهسازی میکنند.
در این شبیهسازی موارد زیر بررسی میشود:
- نحوه جریان فلز
- پر شدن کامل قالب
- تمرکز تنش
- دمای قطعه
- نیروی مورد نیاز پرس
- احتمال ایجاد ترک
- میزان سایش قالب
این مرحله موجب کاهش هزینههای ساخت و جلوگیری از اصلاحات پرهزینه پس از تولید قالب میشود.
بهترین فولاد برای ساخت قالب های فورج برنج
از آنجایی که قالب فورج تحت فشار و دمای بسیار بالا قرار دارد، استفاده از فولادهای معمولی امکانپذیر نیست. برای ساخت این قالبها از فولادهای گرمکار با مقاومت بالا استفاده میشود.
| نوع فولاد | ویژگیها | کاربرد |
|---|---|---|
| H13 | مقاومت بالا در برابر حرارت و سایش | رایجترین فولاد قالب فورج |
| 1.2344 | مقاومت عالی در شوک حرارتی | قالبهای صنعتی سنگین |
| 1.2367 | استحکام و چقرمگی بسیار بالا | قالبهای با عمر طولانی |
عملیات حرارتی قالب
پس از ماشینکاری اولیه، قالب وارد مرحله عملیات حرارتی میشود. این مرحله یکی از مهمترین عوامل تعیینکننده عمر قالب است.
عملیات حرارتی مناسب باعث افزایش سختی، مقاومت سایشی و مقاومت در برابر ترکهای حرارتی خواهد شد.
مزایای عملیات حرارتی استاندارد
- افزایش عمر قالب
- کاهش احتمال شکست
- مقاومت بیشتر در برابر سایش
- افزایش کیفیت سطح قطعات
- کاهش هزینه تعمیرات
ماشینکاری دقیق قالب های فورج
دقت ماشینکاری تأثیر مستقیمی بر کیفیت قالب دارد. امروزه ساخت قالبهای فورج با استفاده از ماشینآلات CNC چندمحوره انجام میشود تا تمامی سطوح با دقت بسیار بالا تولید شوند.
در فرآیند ساخت قالب معمولاً از تجهیزات زیر استفاده میشود:
- فرز CNC سه محور
- فرز CNC پنج محور
- اسپارک (EDM)
- وایرکات
- سنگزنی دقیق
- دستگاه CMM برای کنترل ابعاد
ویژگیهای یک قالب فورج حرفهای
- طراحی مهندسی دقیق
- انتخاب فولاد استاندارد
- ماشینکاری با تلرانس بالا
- عملیات حرارتی اصولی
- پرداخت سطح مناسب
- مونتاژ دقیق نیمههای قالب
- کنترل کیفیت کامل قبل از تحویل
در مجموعه رستا کاوه تمامی مراحل طراحی، ماشینکاری، عملیات حرارتی و کنترل کیفیت مطابق استانداردهای صنعتی انجام میشود تا قالب نهایی بالاترین راندمان تولید و طول عمر را در خطوط فورج داشته باشد.
کاربرد قالب های فورج برنج در صنایع مختلف
امروزه قالب های فورج برنج در طیف گستردهای از صنایع مورد استفاده قرار میگیرند. استحکام بالا، مقاومت در برابر خوردگی، قابلیت ماشینکاری مناسب و کیفیت سطح مطلوب باعث شده است قطعات برنجی فورج شده جایگزین بسیاری از قطعات ریختهگری شوند.
صنعت شیرآلات ساختمانی
بیشترین مصرف قالبهای فورج برنج مربوط به تولید انواع شیرآلات ساختمانی است. بدنه شیر، مهرهها، مغزی شیر، رابطها و اتصالات مختلف معمولاً با فرآیند فورج تولید میشوند تا در برابر فشار آب، ضربه و خوردگی مقاومت بیشتری داشته باشند.
صنعت نفت، گاز و پتروشیمی
در صنایع نفت و گاز، کیفیت قطعات اهمیت بسیار بالایی دارد. بسیاری از اتصالات برنجی فشار قوی، شیرهای صنعتی، قطعات خطوط انتقال و تجهیزات کنترلی توسط قالبهای فورج تولید میشوند.
صنعت خودروسازی
تولید قطعات هیدرولیکی، اتصالات سیستم سوخترسانی، قطعات ترمز و برخی اجزای سیستم خنککاری خودرو از جمله کاربردهای مهم فورج برنج در صنعت خودرو است.
صنعت برق
ترمینالهای برنجی، کانکتورها، اتصالات الکتریکی، تجهیزات فشار قوی و بسیاری از قطعات انتقال جریان با استفاده از قالبهای فورج برنج تولید میشوند.
صنعت کشاورزی
انواع اتصالات سیستمهای آبیاری، شیرهای برنجی و قطعات مقاوم در برابر رطوبت توسط فرآیند فورج تولید میشوند.
مزایای قطعات فورج شده نسبت به قطعات ریختهگری
| ویژگی | فورج | ریختهگری |
|---|---|---|
| استحکام مکانیکی | بسیار بالا | متوسط |
| تخلخل داخلی | تقریباً صفر | امکان ایجاد تخلخل |
| عمر قطعه | زیاد | کمتر |
| مقاومت به ضربه | عالی | متوسط |
| کیفیت ساختار فلز | بسیار مناسب | وابسته به شرایط ریختهگری |
| هزینه تولید انبوه | کمتر | بیشتر |
عوامل مؤثر بر عمر قالب های فورج برنج
یکی از مهمترین معیارهای اقتصادی در تولید، عمر قالب است. هرچه قالب بتواند تعداد بیشتری قطعه بدون افت کیفیت تولید کند، هزینه تمام شده هر قطعه کاهش خواهد یافت.
۱- کیفیت فولاد قالب
استفاده از فولادهای گرمکار استاندارد مانند H13 و 1.2344 باعث افزایش مقاومت در برابر سایش، شوک حرارتی و ترک خواهد شد.
۲- عملیات حرارتی صحیح
اگر عملیات حرارتی به صورت اصولی انجام نشود، حتی بهترین فولاد نیز عملکرد مناسبی نخواهد داشت و احتمال شکست قالب افزایش پیدا میکند.
۳- طراحی صحیح قالب
طراحی مهندسی باعث توزیع یکنواخت تنش و کاهش تمرکز فشار در نقاط حساس میشود.
۴- روانکاری مناسب
استفاده از روانکارهای مناسب باعث کاهش اصطکاک، کاهش سایش و افزایش عمر قالب خواهد شد.
۵- کنترل دمای فورج
دمای نامناسب میتواند باعث ایجاد شوک حرارتی، ترکهای سطحی و کاهش عمر قالب شود.
رایجترین خرابیهای قالب فورج
- ترکهای حرارتی
- سایش بیش از حد
- شکست لبههای قالب
- تغییر ابعاد حفره قالب
- ایجاد لبپریدگی
- فرسایش سطح قالب
- تغییر سختی در اثر حرارت
بازرسی دورهای، سرویس منظم و پولیش سطوح قالب میتواند از بسیاری از این خرابیها جلوگیری کند.
نکات مهم هنگام سفارش ساخت قالب های فورج برنج
- ارائه نقشه سهبعدی دقیق
- مشخص کردن تیراژ تولید
- اعلام نوع آلیاژ برنج
- انتخاب دستگاه فورج مورد استفاده
- تعیین تلرانسهای ابعادی
- بررسی عملیات ماشینکاری پس از فورج
- تعیین تعداد حفرههای قالب
هرچه اطلاعات اولیه کاملتر باشد، فرآیند طراحی قالب سریعتر انجام شده و کیفیت محصول نهایی افزایش پیدا خواهد کرد.
چرا رستا کاوه انتخاب مناسبی برای ساخت قالب های فورج برنج است؟
رستا کاوه با بهرهگیری از تیم متخصص طراحی قالب، ماشینآلات CNC دقیق، تجهیزات اندازهگیری پیشرفته و تجربه در ساخت قالبهای صنعتی، توانایی طراحی و تولید انواع قالبهای فورج برنج را مطابق نیاز مشتریان دارد.
- طراحی سهبعدی مهندسی
- ماشینکاری CNC با دقت بالا
- استفاده از فولادهای استاندارد
- کنترل کیفیت چندمرحلهای
- تحویل در زمان توافق شده
- پشتیبانی فنی پس از تحویل قالب
سوالات متداول درباره قالب های فورج برنج
قالب های فورج برنج چیست؟
قالب های فورج برنج ابزارهایی هستند که برای شکلدهی قطعات برنجی تحت فشار بسیار زیاد در دستگاههای فورج استفاده میشوند. این قالبها باعث تولید قطعاتی با استحکام بالا، دقت ابعادی مناسب و کیفیت سطح مطلوب میشوند.
بهترین فولاد برای ساخت قالب فورج برنج کدام است؟
معمولاً فولادهای گرمکار مانند H13، DIN 1.2344 و DIN 1.2367 بهترین گزینه برای ساخت قالبهای فورج هستند؛ زیرا مقاومت بالایی در برابر سایش، فشار و شوک حرارتی دارند.
عمر قالب های فورج برنج چقدر است؟
عمر قالب به کیفیت طراحی، نوع فولاد، عملیات حرارتی، شرایط تولید، روانکاری و نحوه نگهداری بستگی دارد. در صورت ساخت اصولی، یک قالب میتواند دهها هزار تا صدها هزار قطعه را بدون افت کیفیت تولید کند.
تفاوت فورج و ریختهگری چیست؟
در فرآیند فورج، فلز تحت فشار تغییر شکل میدهد و ساختار متالورژیکی آن بهبود پیدا میکند، در حالی که در ریختهگری فلز مذاب داخل قالب ریخته میشود. به همین دلیل قطعات فورج شده معمولاً استحکام، دوام و مقاومت بیشتری نسبت به قطعات ریختهگری دارند.
آیا امکان طراحی قالب بر اساس نمونه قطعه وجود دارد؟
بله. در صورتی که نقشه مهندسی در دسترس نباشد، میتوان با استفاده از نمونه قطعه و عملیات مهندسی معکوس، مدل سهبعدی تهیه و قالب مورد نیاز را طراحی و تولید کرد.
چه عواملی باعث افزایش عمر قالب فورج میشود؟
- استفاده از فولاد استاندارد
- عملیات حرارتی صحیح
- ماشینکاری دقیق
- روانکاری مناسب
- کنترل دمای فورج
- سرویس و نگهداری منظم
آیا امکان ساخت قالبهای سفارشی وجود دارد؟
بله. قالبهای فورج برنج معمولاً بر اساس نقشه، مدل سهبعدی یا نیاز خط تولید هر مشتری طراحی و ساخته میشوند تا بیشترین بازدهی را در فرآیند تولید داشته باشند.
جمعبندی
قالب های فورج برنج یکی از مهمترین ابزارهای تولید قطعات صنعتی باکیفیت محسوب میشوند. طراحی مهندسی، انتخاب فولاد مناسب، ماشینکاری دقیق، عملیات حرارتی استاندارد و کنترل کیفیت در تمام مراحل ساخت، تأثیر مستقیمی بر عملکرد و طول عمر قالب دارند. استفاده از قالبهای استاندارد علاوه بر افزایش کیفیت قطعات، موجب کاهش ضایعات، افزایش سرعت تولید و کاهش هزینههای نهایی خواهد شد.
اگر برای خط تولید خود به دنبال طراحی و ساخت قالبهای فورج برنج با دقت بالا، طول عمر زیاد و کیفیت تضمینشده هستید، همکاری با مجموعهای متخصص و مجهز میتواند سرمایهگذاری مطمئنی برای افزایش بهرهوری و کیفیت محصولات شما باشد.
چرا رستا کاوه؟
رستا کاوه با تکیه بر دانش فنی، تجربه در حوزه قالبسازی صنعتی و بهرهگیری از ماشینآلات پیشرفته CNC، خدمات طراحی و ساخت انواع قالبهای فورج برنج را مطابق با استانداردهای روز صنعت ارائه میدهد. تمامی مراحل از طراحی اولیه تا کنترل کیفیت نهایی با هدف تولید قالبهایی دقیق، بادوام و متناسب با نیاز مشتری انجام میشود.
برای دریافت مشاوره تخصصی، بررسی نقشههای فنی یا ثبت سفارش ساخت قالب، میتوانید با کارشناسان رستا کاوه در ارتباط باشید.
